1 262 supports de lignes HTA photographiés en Guyane : 128 km en 19 jours de vol

Le contexte

En 2024, l’exploitant du réseau électrique nous a confié la visite par drone de quatre départs HTA : Galion, à Montsinéry-Tonnegrande, Mana, Sinnamary – Iracoubo et l’ensemble de la commune de Saint-Georges. Il voulait des photos très haute résolution, géolocalisées et horodatées, de chaque support, assez précises pour qu’un technicien établisse son diagnostic au bureau et prépare des travaux de renouvellement ciblés sans retourner sur le terrain.

Ce que nous avons fait

Les vols ont commencé le 17 septembre 2024. Pour chaque support, la méthode demandait six photos, à une près : deux vues d’ensemble, à l’approche puis au départ du drone, pour juger le support de la base au sommet ; quatre vues rapprochées de l’armement, dont une dans son axe pour voir une éventuelle déformation ; une vue prise sous l’armement, caméra tournée vers le haut. Les manchons et les défauts visibles sur les conducteurs entre deux supports étaient photographiés à part. Les photos devaient atteindre 20 pixels par centimètre sur l’armement, être géolocalisées en x, y et z et horodatées, et le drone devait rester à plus de 3 m de chaque conducteur. Les 1 262 supports ont demandé 19 jours de vol et 67 h 50 en l’air, soit 18,6 supports par heure de vol, avec un maximum de 99 dans la journée sur le lot de Mana. Un point posé sur chaque support a permis de produire un fichier KML global des lignes, et un tableau de suivi a consigné chaque jour les supports traités, les photos, le temps de vol et la distance parcourue.

Dans le journal des missions

1. Septembre 2024

   InspectionGuyane

   Inspection de 1 262 supports sur 128 km de lignes HTA

   Mana, Sinnamary, Montsinéry-Tonnegrande, Saint-Georges

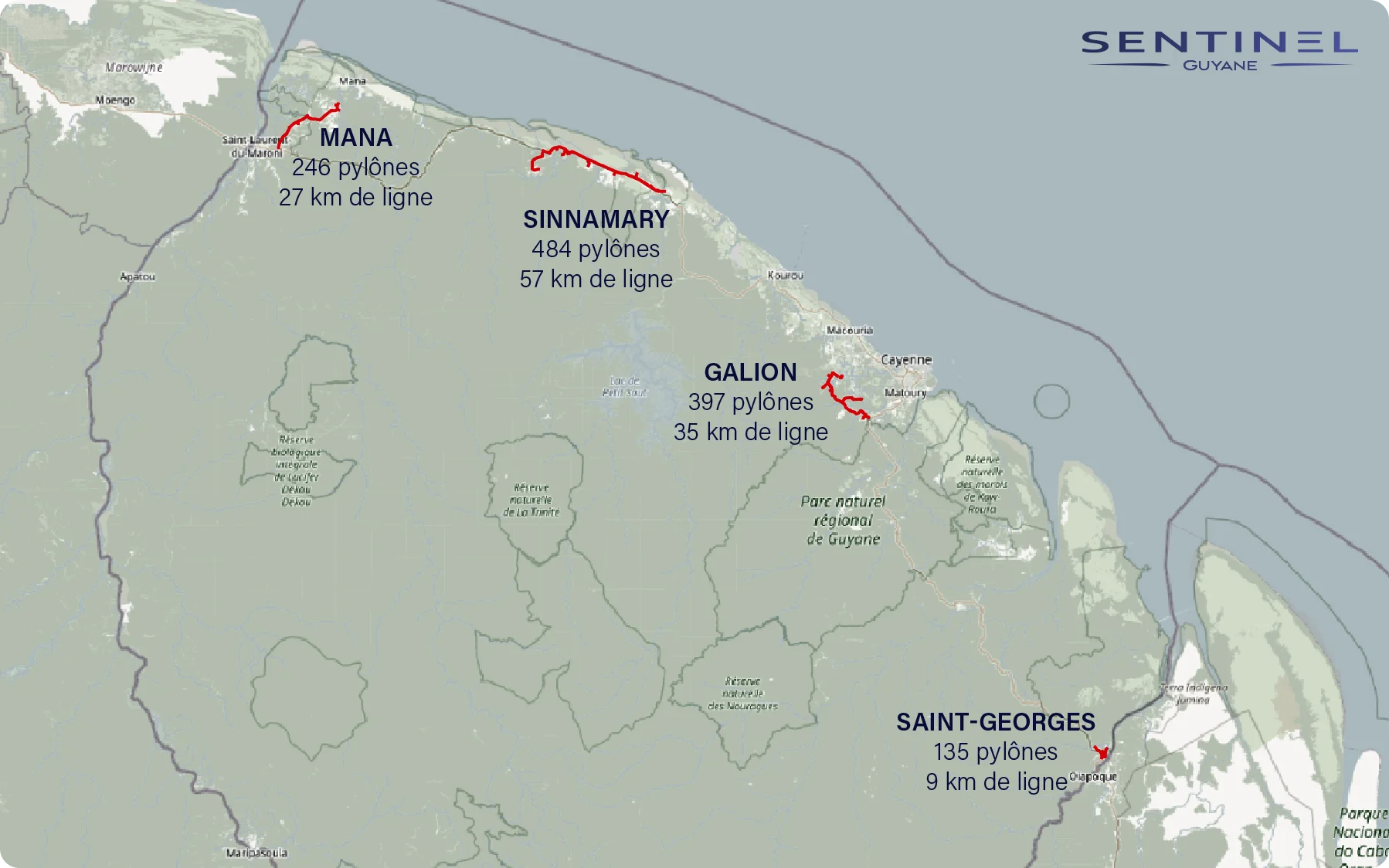

   Quatre lots : Galion, à Montsinéry-Tonnegrande (397 supports), Mana (246), Sinnamary – Iracoubo (484) et Saint-Georges (135). À partir du 17 septembre, 19 jours de vol et 7 854 photos, environ six par support selon la méthode de l’exploitant, jusqu’à 99 supports dans la journée.

   • 1 262 supports
   • 128 km
   • 7 854 photos
