Blocs d’essai de Furnas : des fissures mesurées à 0,15 mm par pixel

Le contexte

Sur sa station de vieillissement d’Aparecida de Goiânia, Furnas expose en plein air des cubes de béton de 80 cm d’arête, instrumentés et formulés pour développer la réaction alcali-granulats, la formation différée d’ettringite, les deux, ou rester sains ; douze autres blocs du programme se trouvent à Curitiba, au LACTEC. Ces réactions font gonfler et fissurer le béton de nombreux barrages. Il fallait mesurer sans contact l’apparition, l’allongement et l’ouverture des fissures sur chaque face, de façon comparable d’une campagne à l’autre.

Ce que nous avons fait

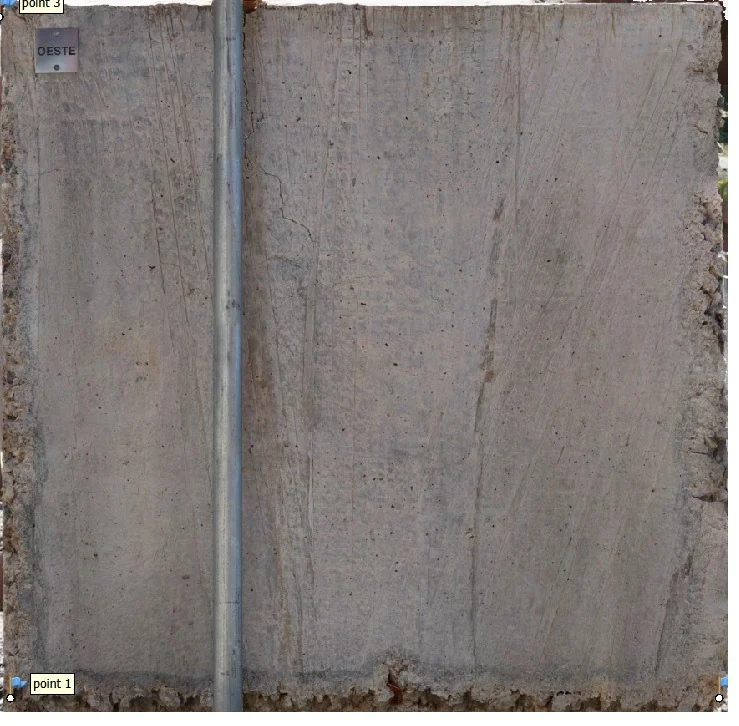

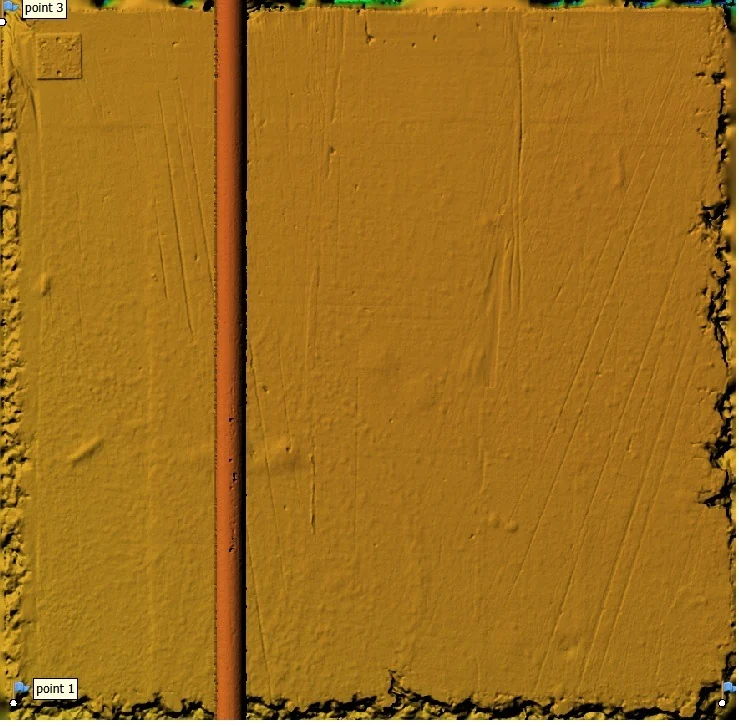

Du 29 août au 5 septembre 2022, les 26 blocs ont été photographiés à 60 cm avec l’appareil d’un drone RTK à capteur d’un pouce : au moins 25 photos géoréférencées par face, 3 200 au total, faces recalées à 80 × 80 cm. Les 128 orthomosaïques à 0,25 mm par pixel ont permis 974 mesures, classées par ouverture (de 0,2 à 1 mm, de 1 à 2 mm, plus de 2 mm) avec une erreur de l’ordre de 1 % ; les stries de coffrage, les petits trous de bullage, les microfissures de moins de 0,2 mm et la reprise entre deux couches de béton sont écartés. Du 18 au 20 septembre 2023, les 14 blocs de Goiânia ont été repris à 40 cm avec un appareil compact à capteur d’un pouce : environ 60 photos par face, 4 200 au total, 68 orthomosaïques à 0,15 mm et 1 184 mesures, toutes les fissures de plus de 1 mm étant mesurées et les plus fines dans la limite de 30 mesures par face. Faute de point fixe autour de blocs qui gonflent eux-mêmes, la comparaison porte sur les longueurs cumulées par classe et par face : deux blocs seulement n’ont montré aucune fissure, et sur l’un des plus atteints les fissures de plus de 2 mm sont passées de 8 à 15 et celles de 1 à 2 mm de 17 à 40. La méthode a été présentée aux équipes de Furnas le 18 septembre 2023, puis décrite dans un article co-signé avec des chercheurs du programme dans la revue Concreto & Construções de l’IBRACON.

Dans le journal des missions

1. Septembre 2023

   InspectionBrésil

   Deuxième campagne de suivi de fissures sur 14 blocs d’essai en béton

   Aparecida de Goiânia, Goiás · Furnas

   Du 18 au 20 septembre 2023, à la station de vieillissement du béton de Furnas : 4 200 photos à 40 cm des faces, 68 orthomosaïques à 0,15 mm par pixel et 1 184 mesures de fissures, comparées à la campagne de 2022.
