Complexe de Juquiá : sept barrages de 140 à 265 m de crête

Le contexte

Le complexe de Juquiá, dans le sud de l’État de São Paulo, compte sept usines hydroélectriques de 24 à 72 MW. Six barrages se succèdent sur le rio Juquiá-Guaçu : França, Fumaça, Barra, Porto Raso, Alecrim et Serraria ; le septième, Salto do Iporanga, est situé sur le rio Assungui. Leurs crêtes mesurent de 140 à 265 m et leurs hauteurs de 15 à 45 m. Leur exploitant voulait un état de référence des parements amont et aval et de la crête de chaque ouvrage, avec la cartographie des fissures et des autres anomalies, puis un levé de suivi l’année suivante pour en mesurer l’évolution.

Ce que nous avons fait

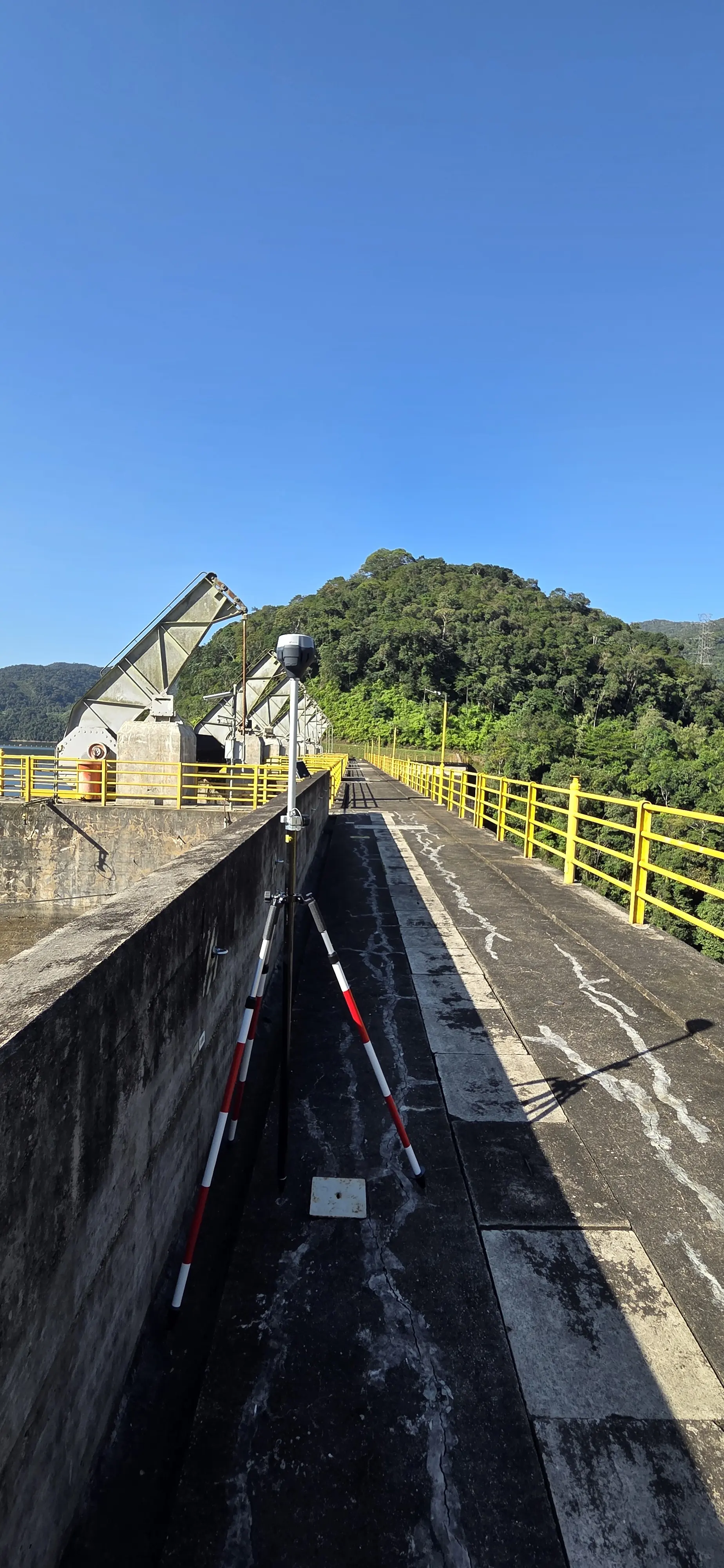

Notre proposition technique a été validée en avril 2026 et le contrat signé en juillet ; il est exécuté par Sentinel Imagens, notre société de Rio de Janeiro. Le géoréférencement s’appuie sur les repères de crête implantés lors des levés de l’exploitant en 2021 : une base GNSS est stationnée sur un repère par site. Du 17 au 21 août, la semaine de reconnaissance a couvert les sept usines en vues aériennes générales, França, Fumaça, Barra et Porto Raso le 17, Salto do Iporanga le 18, Serraria le 19, Alecrim le 20, avec l’acquisition détaillée de Salto do Iporanga : parement amont le 19 en vols automatiques rapprochés complétés à la main, parement aval le 21. Le rapport de reconnaissance remis le 1er septembre a proposé un même standard d’acquisition et de livraison pour les sept ouvrages. La deuxième mission, du 5 au 8 octobre, a porté sur Serraria : parement amont le 6 sous la pluie en neuf plans de vol, parement aval le 7 en dix-sept plans de vol. Le 8, par beau temps, les vannes automatiques du déversoir étaient ouvertes et l’eau couvrait le parement aval : seul l’amont a été repris. La suite a été reportée d’un commun accord à la saison sèche 2027.
