Usine hydroélectrique du rio São Francisco : 2 492 anomalies cartographiées en trois jours de terrain

Le contexte

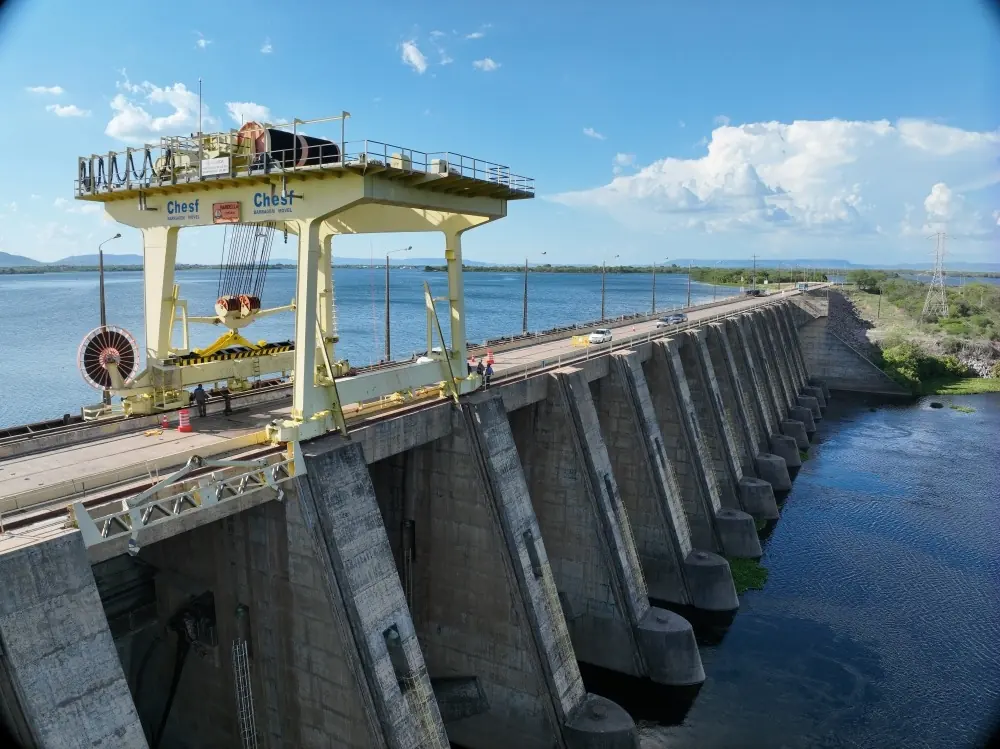

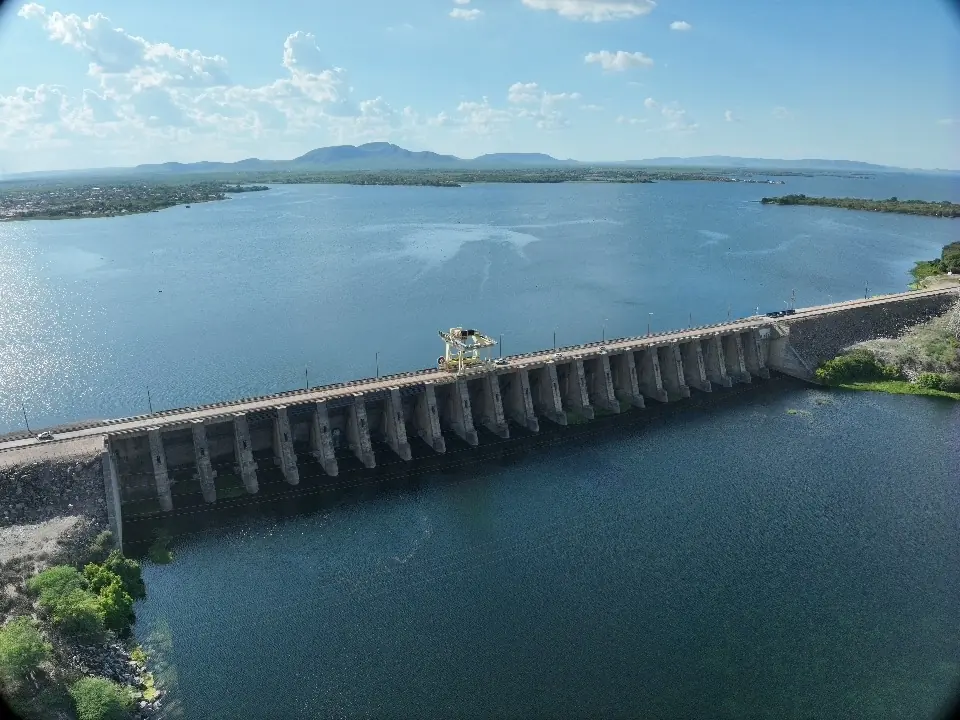

L’usine se trouve sur le rio São Francisco, dans l’État de Bahia. Son barrage, de conception mixte, associe béton et enrochement. Le bureau d’études titulaire du contrat de l’exploitant nous a confié l’acquisition et le traitement photogrammétriques : un état de référence de la casa de força, du déversoir, de la prise d’eau et de la crête, à comparer lors des inspections suivantes.

Ce que nous avons fait

Du 21 au 24 janvier 2025, après l’intégration sécurité du site, deux personnes ont travaillé avec un seul drone compact RTK, corrigé par une station permanente du réseau géodésique de l’IBGE située à 3 km. Le premier jour, des vols généraux à 50 m avec suivi de terrain ont donné le soir même les modèles 3D sur lesquels ont été calculés les vols rapprochés ; le drone a ensuite longé les parements à moins de 4 m, avec une cible de 1 mm par pixel, et relevé les galeries en 360° le dernier jour : 11 809 photos, 33 vols, plus de 11 heures de vol, 66,5 km parcourus. Dix jours de traitement ont produit 9 orthophotos, de 0,85 à 3,08 mm par pixel sur les parements et 8 mm sur la crête, deux modèles 3D, deux poutres de tourillons du déversoir modélisées et une visite virtuelle de 10 panoramas. Les anomalies sont classées en six types et nommées par zone, type et numéro : 2 492 au total, dont 2 432 fissures pour 2,65 km, 1 765 sur la casa de força, 581 sur le déversoir et 145 en crête. Le rapport a été remis le 18 février 2025 avec une interface web, et l’exploitant l’a classé dans son espace documentaire de projet.
