Sentinel Cloud pour les barrages et ouvrages hydrauliques

Le module diagnostic d’ouvrage réunit les orthophotos submillimétriques des parements, la cartographie des désordres et le modèle 3D de l’ouvrage. Les ingénieurs de l’exploitant naviguent dans le modèle, tracent des coupes, consultent chaque fissure avec ses propriétés et comparent les campagnes.

Demander une démonstration Se connecter

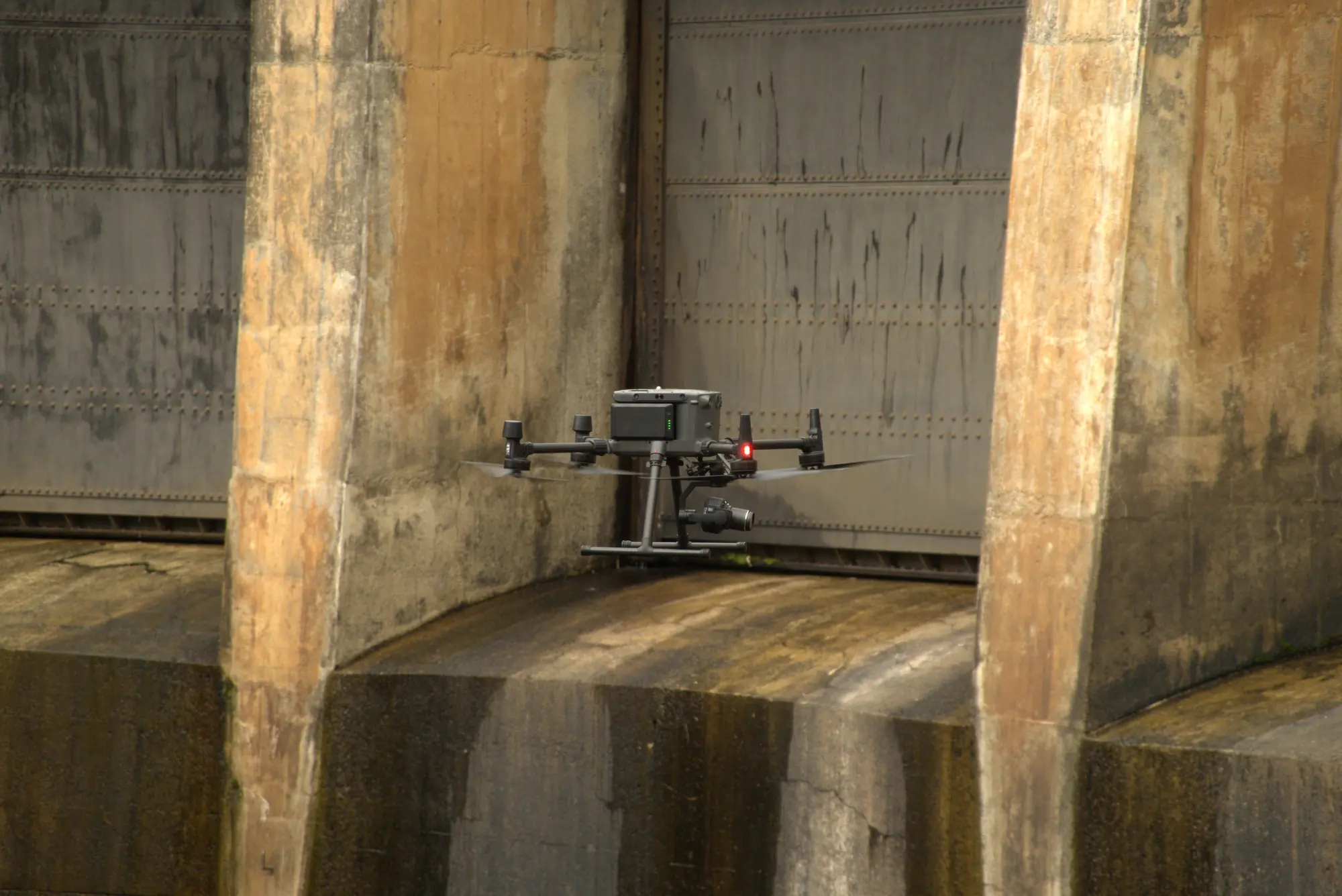

Sentinel Cloud pour les barrages et ouvrages hydrauliques — Barrage hydroélectrique vu du drone, Brésil

Ce que fait le module diagnostic d’ouvrage

Cartes de désordres en 2D

Une carte par parement ou par bloc : orthophoto, annotations et modèle numérique d’élévation, avec un sélecteur pour passer de l’une à l’autre ou tout afficher.

Modèle 3D de l’ouvrage

Maillage texturé tuilé affiché dans le navigateur, sur fond satellite et relief ou sur fond neutre ; vue initiale enregistrée par l’exploitant et par chaque utilisateur.

Coupes et tranches

Axes de coupe tracés dans le modèle et enregistrés comme axes de référence ou personnels ; position le long de l’axe, épaisseur de tranche et inversion du sens.

Mode rayons X

Le modèle devient translucide pour lire les désordres situés derrière les volumes.

Chaque désordre a sa fiche

Couches GeoJSON organisées par famille (fissures, armatures apparentes, décollements, venues d’eau, végétation) et par parement, avec nom, numéro, longueur réelle et projetée, dénivelé, pente, couleur et commentaires ; un clic recentre le modèle sur le désordre.

Berges, canaux et retenues

Le même module sert au suivi d’érosion des berges et des canaux : orthophotos et modèles d’élévation de campagnes successives, consultés par les services techniques.

Sur un ouvrage réel

Usine hydroélectrique du rio São Francisco (Bahia, Brésil), campagne de janvier 2025.

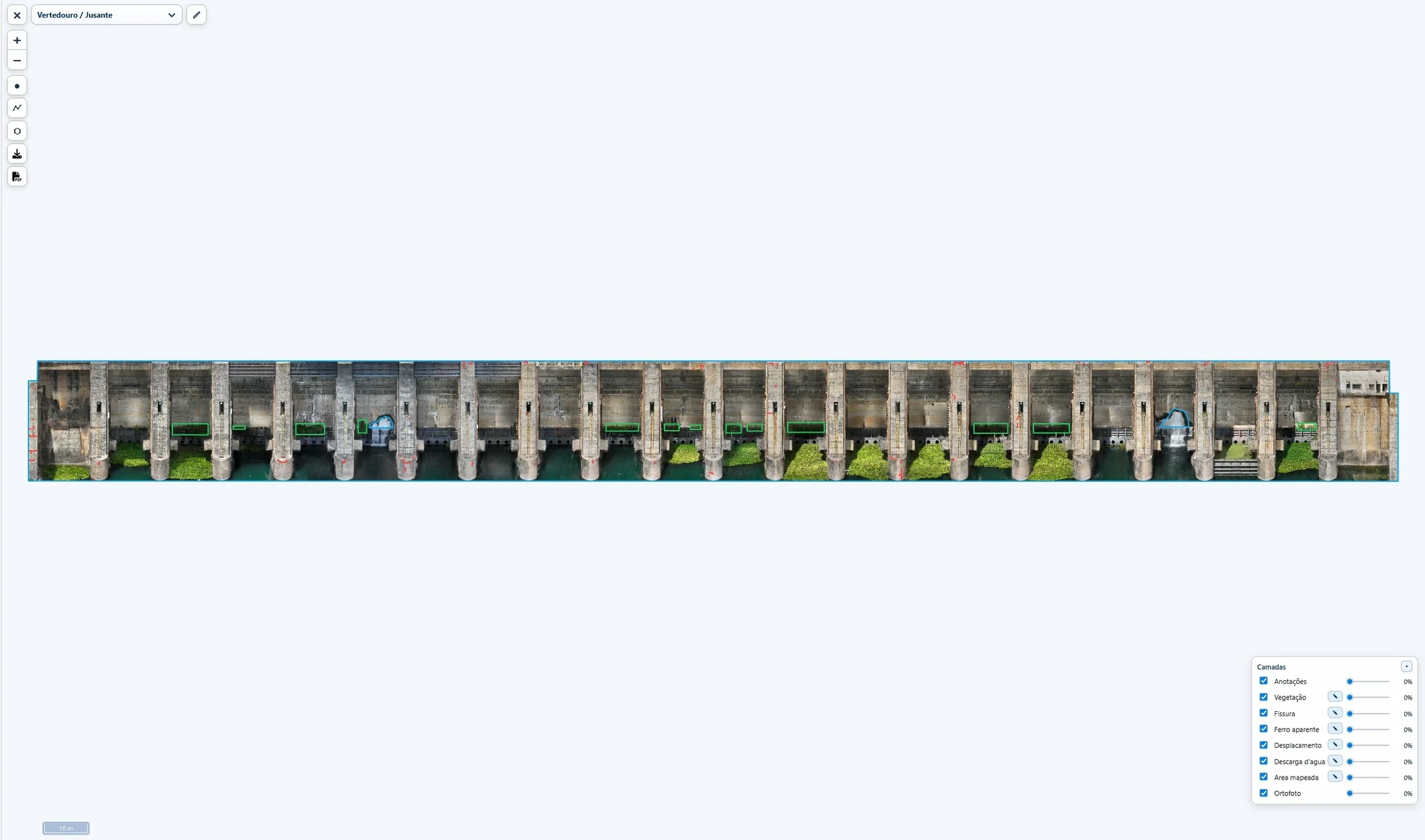

Modèle 3D du déversoir, avec ses constats classés par famille : 647 fissures, une armature apparente, deux décollements, deux venues d’eau, treize zones de végétation

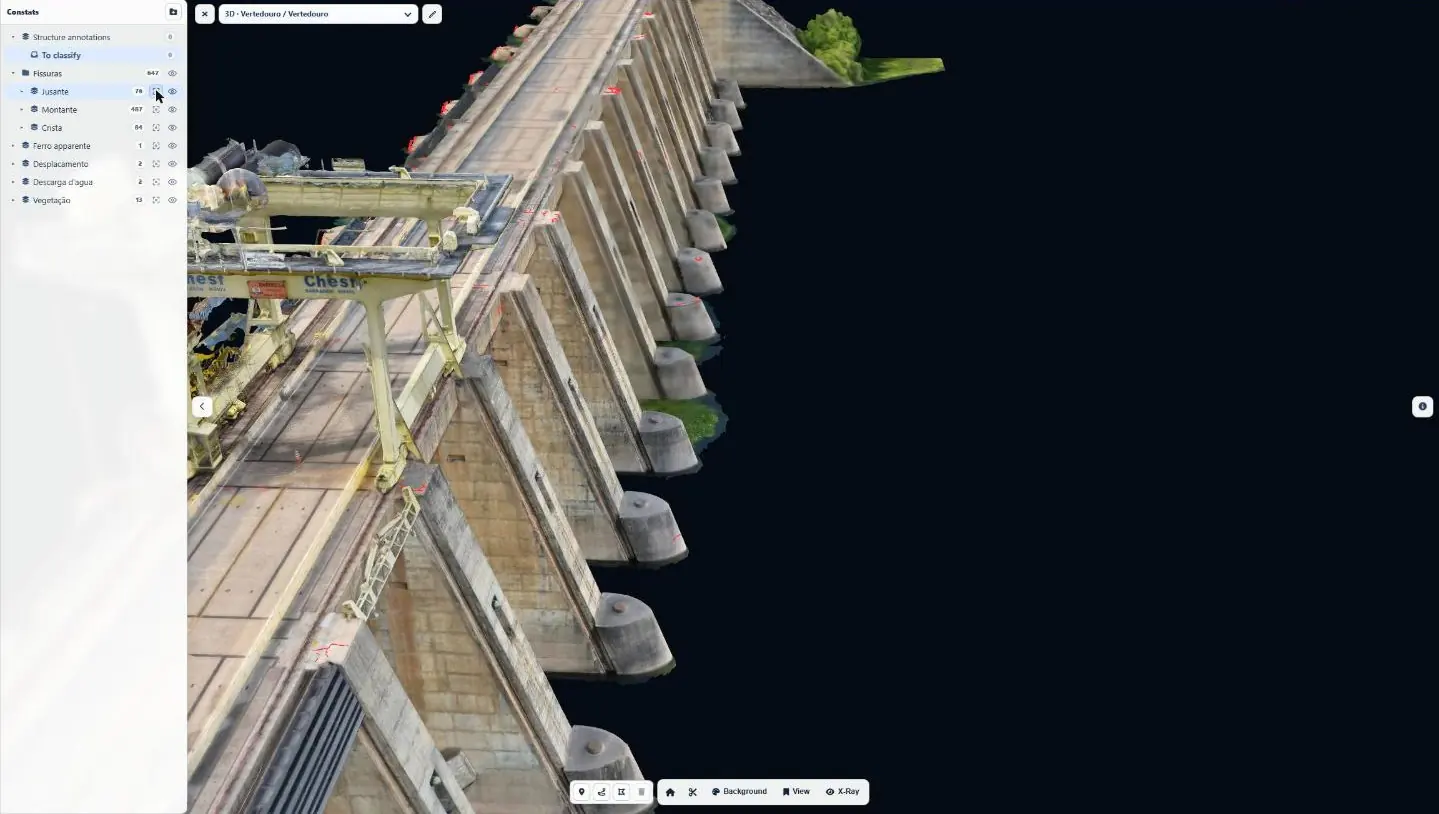

Les piles du déversoir vues de l’aval, fissures tracées en rouge

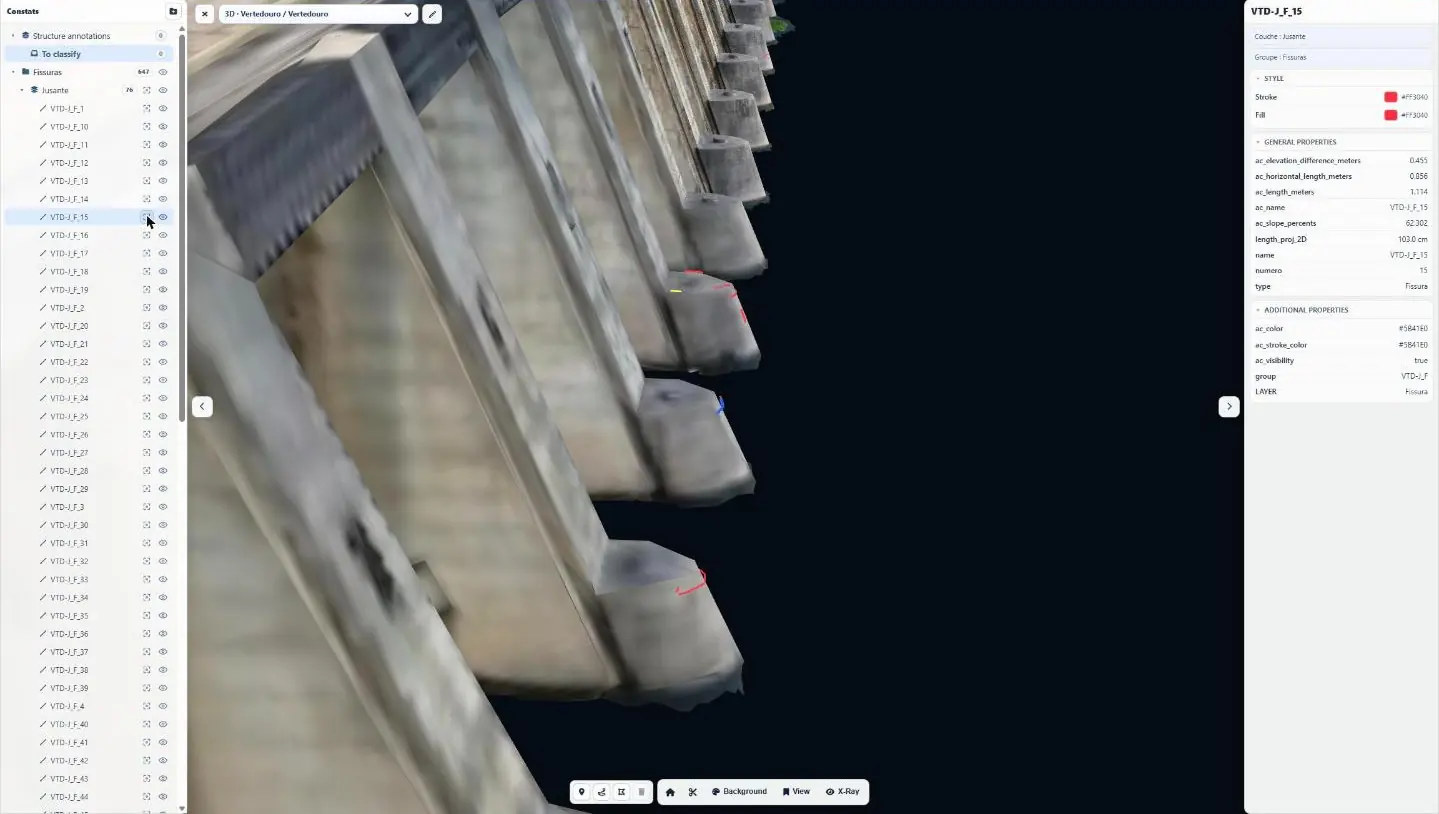

Fiche d’une fissure : 1,11 m de longueur réelle, 103 cm projetés, 0,46 m de dénivelé, pente de 62 %

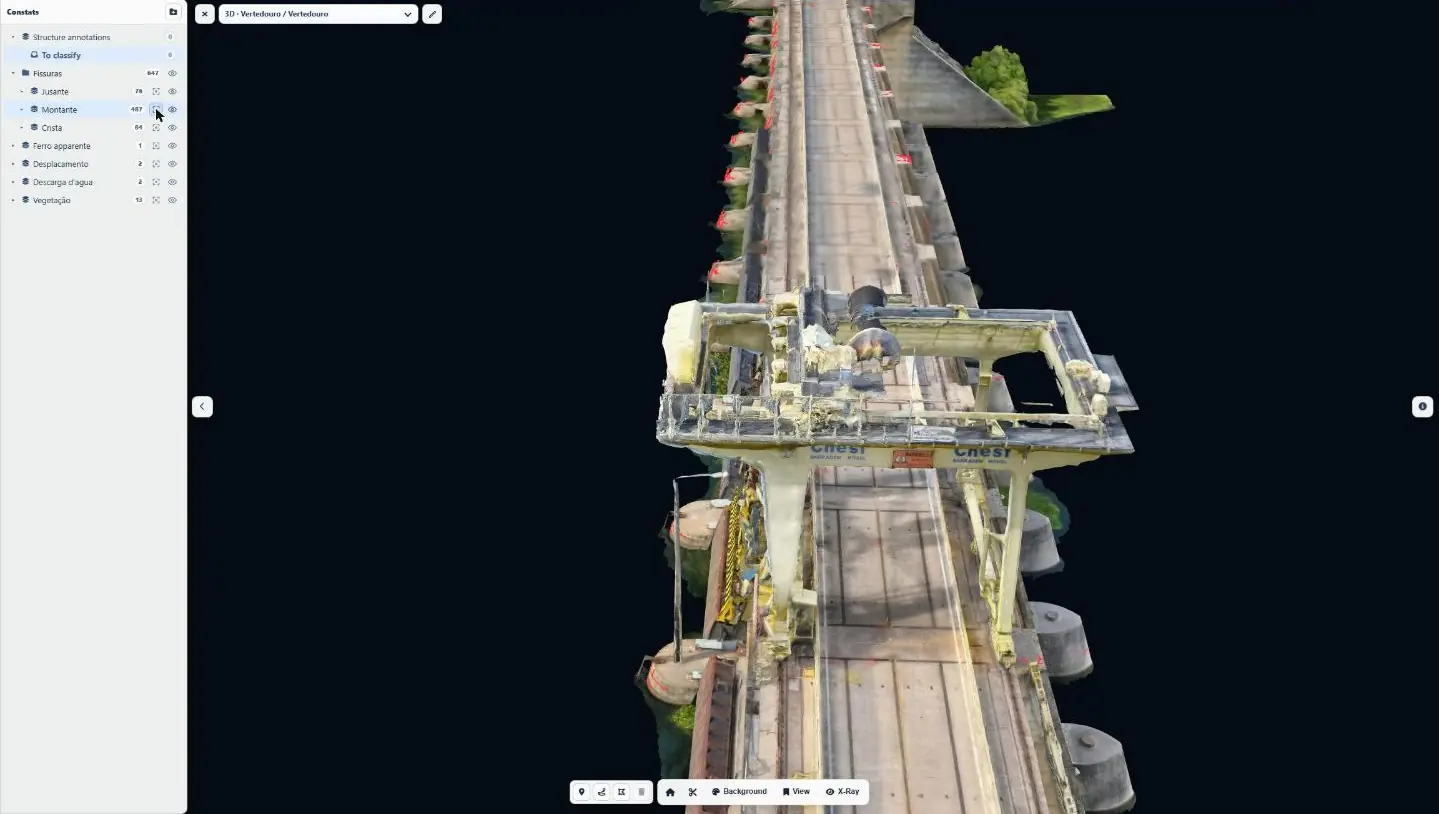

Le portique de la crête, dans le modèle 3D

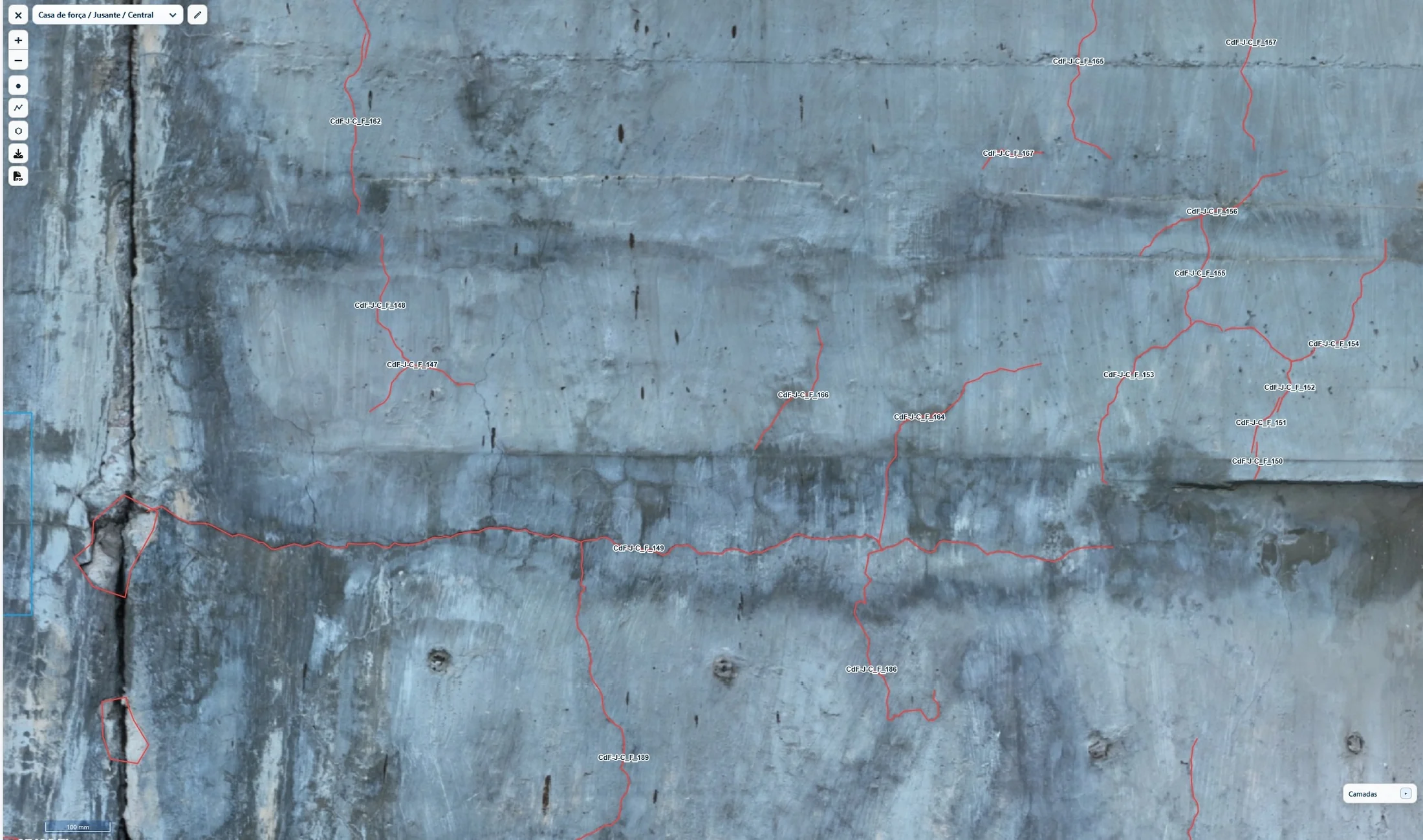

Fissures tracées sur l’orthophoto du parement aval

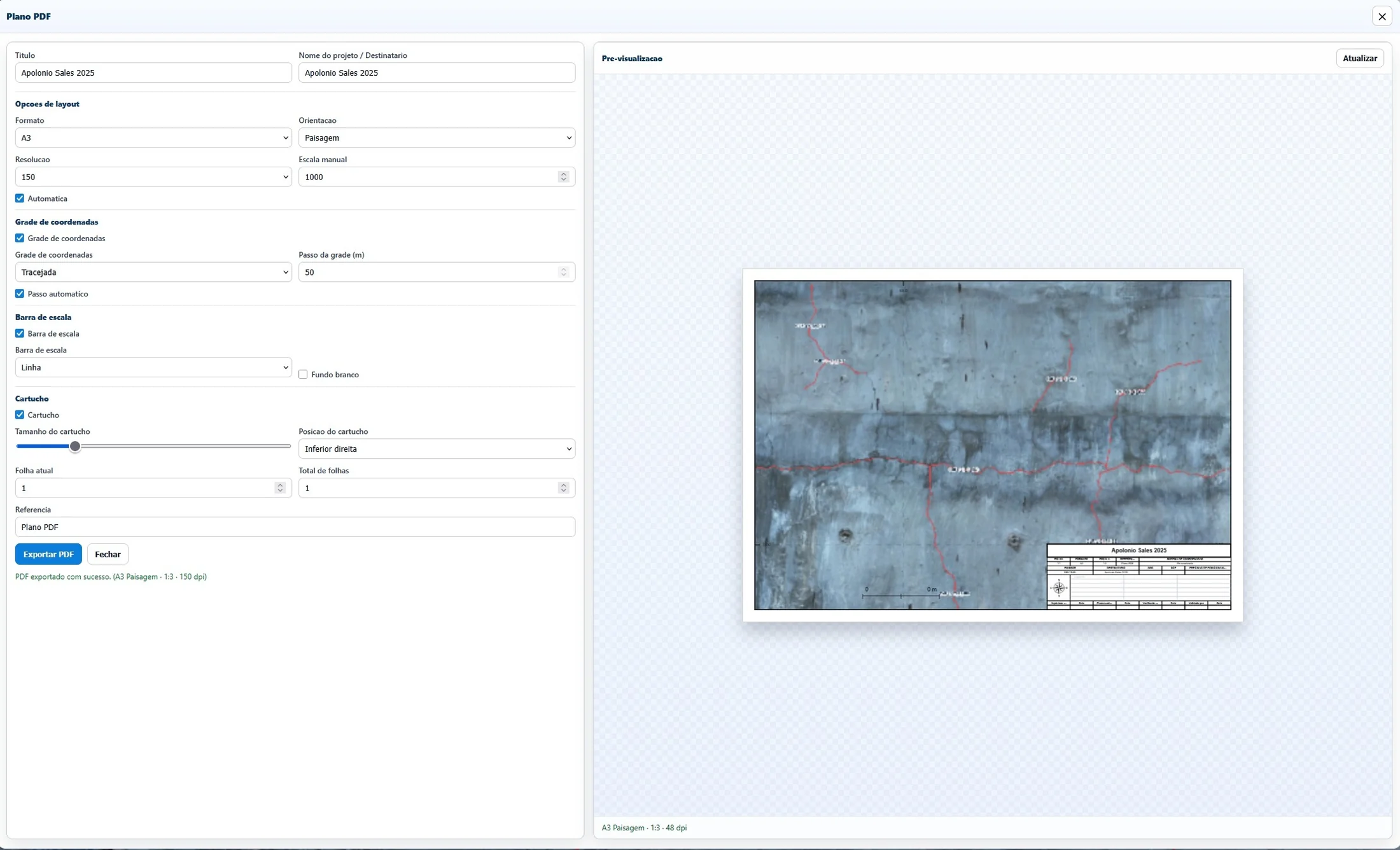

Mise en page PDF d’une carte de désordres

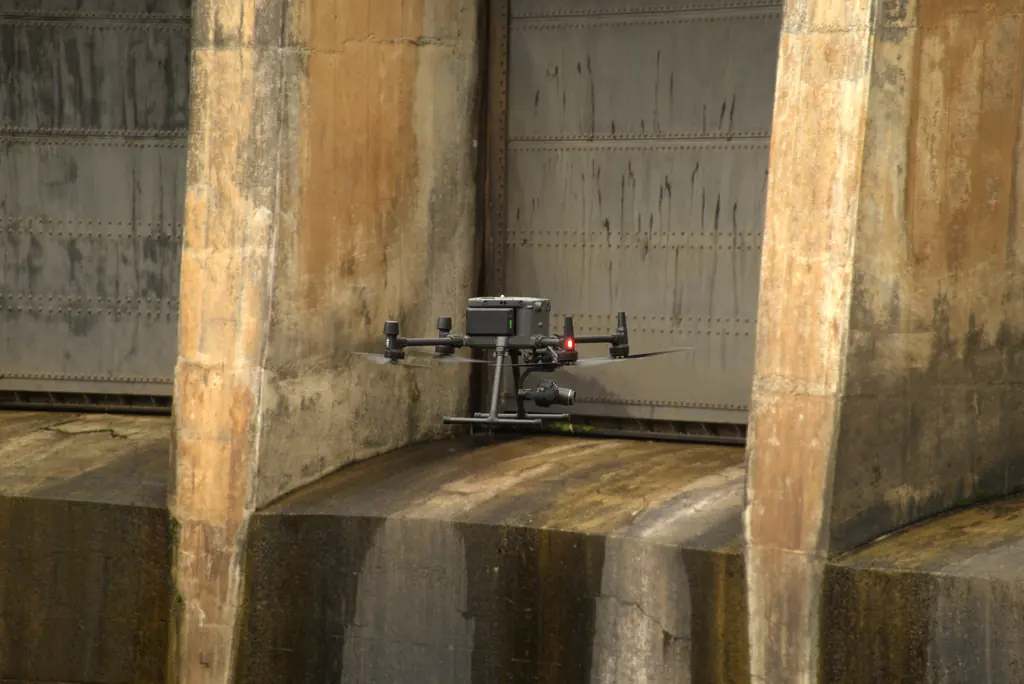

Un suivi qui dure

Barrage-voûte de Peti (Minas Gerais) : quatre campagnes annuelles entre 2022 et 2025, calées sur les mêmes repères. L’état initial comptait 4 052 fissures ; la campagne 2025 n’en a relevé que six nouvelles, ce qui confirme la stabilité de l’ouvrage.

Ouvrage	Voûte de 46 m de haut, crête de 85 m, 9,4 MW
Campagne 2025	2 037 photos, 21 vols, 12,7 km parcourus
Résolution des parements	0,7 à 1,2 mm par pixel
Livrables	7 orthophotos, 1 modèle 3D, 71 planches, shapefiles

Le barrage de Peti vu de l’aval, panoramique 360° pris en septembre 2023 pendant la deuxième campagne

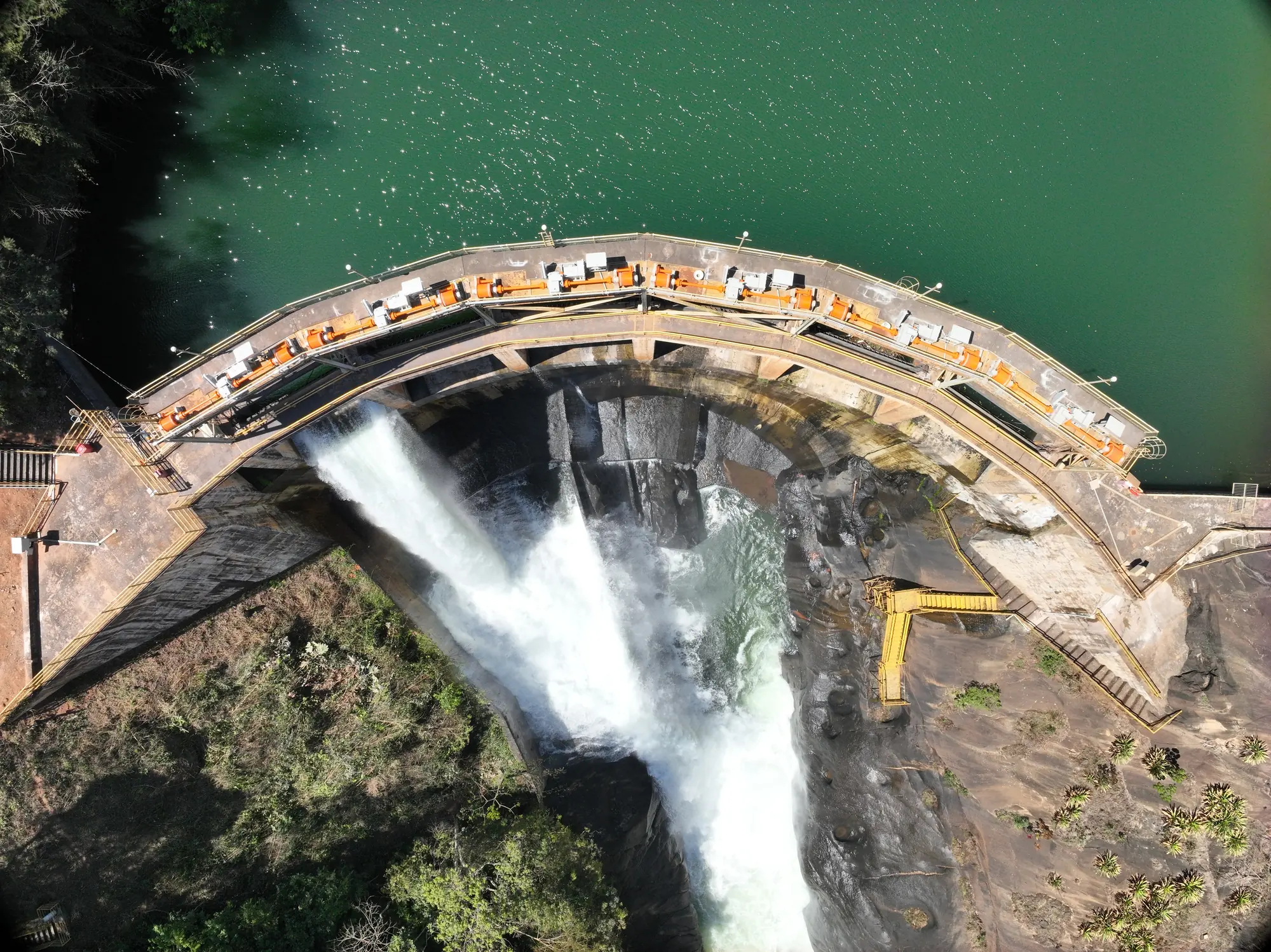

L’évacuateur en fonctionnement, vu du drone

Questions fréquentes

Quels ouvrages avez-vous déjà traités ?

Barrages voûte et poids au Brésil (Minas Gerais, Bahia, São Paulo), blocs d’essai en béton, canaux et retenues en Guyane ; cinq projets de diagnostic d’ouvrage étaient en ligne en octobre 2026.

Le modèle 3D est-il à jour à chaque campagne ?

Chaque campagne produit son propre modèle et ses orthophotos ; les campagnes précédentes restent consultables en sous-projets pour la comparaison.
